OEM Teleskopik Ray Seçimi
OEM teleskopik ray, bir makine, ekipman, araç, kabinet veya endüstriyel ürünün içine entegre edilmek üzere seçilen ve belirli yük, strok, montaj, çevrim ve çalışma koşullarını karşılaması gereken mekanik ray sistemidir. OEM projelerinde doğru ürün yalnızca ölçüye göre değil; yük kapasitesi, açılım mesafesi, montaj geometrisi, çalışma sıklığı ve kullanım ortamı birlikte değerlendirilerek belirlenmelidir.
Özel üretim teleskopik ray ihtiyacı ise standart katalog ölçülerinin projenin mekanik gereksinimlerini karşılamadığı durumlarda ortaya çıkar. Ray uzunluğu, kesit ölçüsü, bağlantı noktaları, açılım mesafesi, kilitleme fonksiyonu veya yüzey özellikleri projeye göre farklılaştırılabilir. Bu nedenle OEM satın alma süreci, standart ürün seçiminden daha ayrıntılı bir teknik veri alışverişi gerektirir.
POLE AKSESUAR, Türkiye'de B2B teleskopik ray tedarikinde üretici, makine imalatçısı, mobilya üreticisi, ekipman tasarımcısı ve proje bazlı satın alma ekiplerinin teknik ihtiyaçlarını değerlendirebilecek ürün grupları sunar. Standart ürünlerin yanı sıra proje gereksinimlerinin netleştirilmesi, doğru ürün ailesinin belirlenmesi ve teklif sürecinin teknik veriler üzerinden yürütülmesi satın alma riskini azaltır.
Uzman Yorumu: OEM projelerinde teleskopik ray seçiminin başlangıç noktası rayın fiyatı değil, sistemin hangi yükü hangi strok mesafesinde ve kaç çevrim boyunca taşıması gerektiğidir.

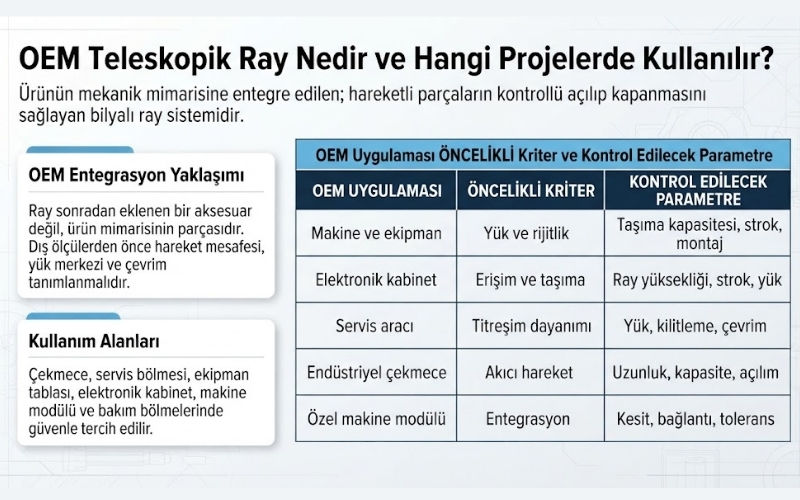

OEM Teleskopik Ray Nedir ve Hangi Projelerde Kullanılır?
OEM teleskopik ray, son ürünün mekanik tasarımına entegre edilen ve ekipmanın hareketli bölümünü kontrollü şekilde taşıyan bilyalı ray sistemidir. Çekmece, servis bölmesi, ekipman tablası, elektronik kabinet, makine modülü veya erişilebilir bakım bölmesi gibi hareketli parçaların yatay veya uygun montaj geometrilerinde açılıp kapanmasını sağlar.
OEM kullanımında ray, sonradan eklenen bir aksesuar olarak değil, ürünün mekanik mimarisinin bir parçası olarak değerlendirilmelidir. Bu nedenle ray seçimi sırasında ürünün dış ölçülerinden önce hareket mesafesi, yük merkezi, bağlantı yüzeyleri ve çalışma çevrimi tanımlanmalıdır.
| OEM Uygulaması | Öncelikli Ray Kriteri | Kontrol Edilecek Parametre |
|---|---|---|
| Makine ve ekipman | Yük ve rijitlik | Taşıma kapasitesi, strok, montaj |
| Elektronik kabinet | Erişim ve taşıma | Ray yüksekliği, strok, yük |
| Servis aracı | Titreşim dayanımı | Yük, kilitleme, çevrim |
| Endüstriyel çekmece | Akıcı hareket | Uzunluk, kapasite, açılım |
| Özel makine modülü | Entegrasyon | Kesit, bağlantı, tolerans |

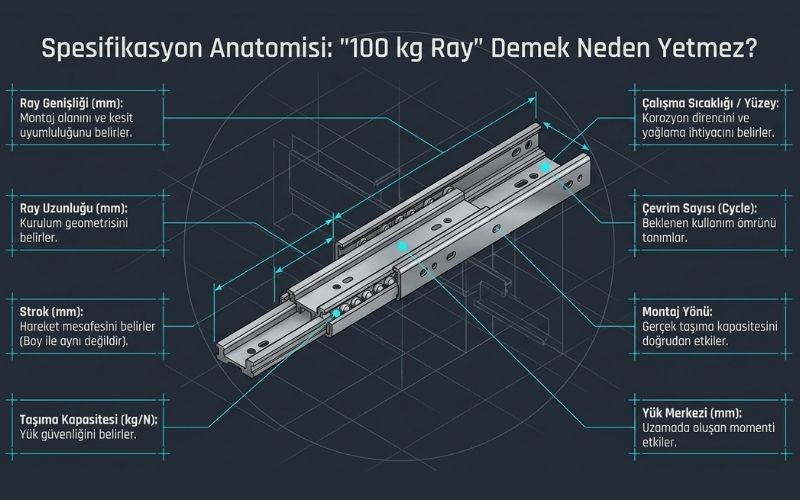

OEM Teleskopik Ray Seçiminde Hangi Teknik Veriler Gereklidir?
Bir teleskopik ray üreticisi veya tedarikçisinden teknik teklif istenirken yalnızca “500 mm ray” veya “100 kg ray” şeklinde tanımlama yapmak yeterli değildir. Üreticinin doğru ürün ailesini belirleyebilmesi için mekanik ve operasyonel parametrelerin birlikte verilmesi gerekir.
| Teknik Parametre | Birim | OEM Açısından Önemi |
|---|---|---|
| Ray genişliği | mm | Montaj alanını ve kesit uyumluluğunu belirler |
| Ray uzunluğu | mm | Kurulum geometrisini belirler |
| Strok | mm | Hareket mesafesini belirler |
| Taşıma kapasitesi | kg / N | Yük güvenliğini belirler |
| Yük merkezi | mm | Oluşan momenti etkiler |
| Montaj yönü | Konfigürasyon | Gerçek kapasiteyi etkiler |
| Çevrim sayısı | cycle | Beklenen kullanım ömrünü belirler |
| Çalışma sıcaklığı | °C | Malzeme ve yağlama seçimini etkiler |
| Yüzey kaplaması | - | Korozyon direncini etkiler |
| Bağlantı noktaları | mm | Montaj uyumluluğunu belirler |

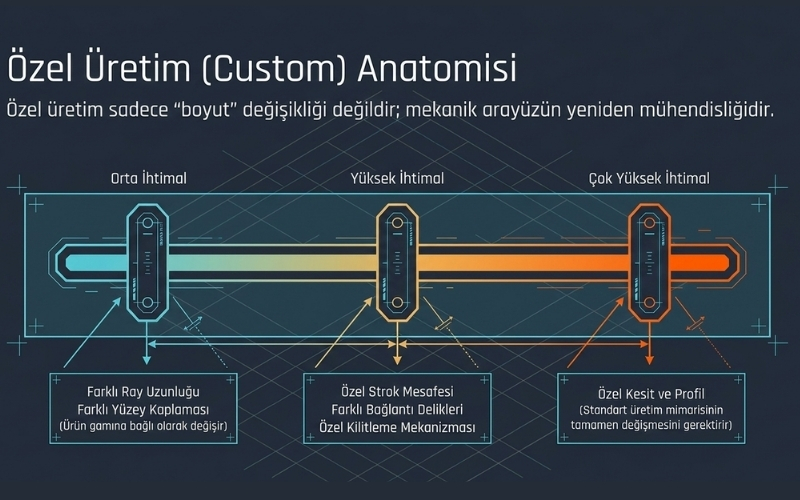

Özel Üretim Teleskopik Ray Hangi Durumlarda Gereklidir?
Özel üretim teleskopik ray, standart ürünün yalnızca uzunluğunun farklı olması anlamına gelmez. Projenin ray genişliği, kesit yüksekliği, strok mesafesi, bağlantı delikleri, kilitleme mekanizması, malzeme veya yüzey işlemi açısından standart ürünlerden ayrılması özel çözüm gerektirebilir.
Örneğin makinenin ray montaj alanı 43 mm standart kesite izin vermiyor ancak aynı zamanda belirli bir strok mesafesi gerekiyorsa, yalnızca daha kısa veya uzun standart ray seçmek yeterli olmayabilir. Bu durumda mekanik arayüzün yeniden değerlendirilmesi gerekir.
| Özel Gereksinim | Standart Ürünün Yeterliliği | Özel Çözüm İhtimali |
|---|---|---|
| Farklı ray uzunluğu | Ürün gamına bağlı | Orta |
| Farklı bağlantı delikleri | Genellikle sınırlı | Yüksek |
| Özel strok | Ürün gamına bağlı | Yüksek |
| Özel kilitleme | Modele bağlı | Yüksek |
| Farklı yüzey kaplaması | Modele bağlı | Orta-Yüksek |
| Özel kesit | Sınırlı | Çok Yüksek |

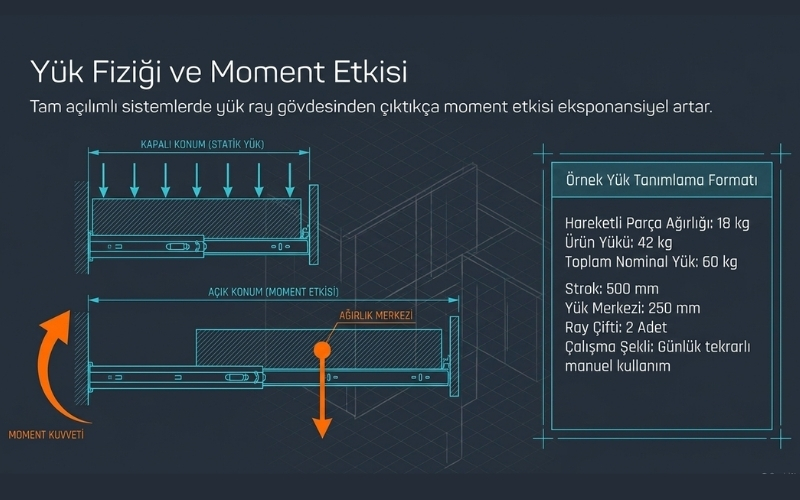

Teleskopik Ray Yük Kapasitesi OEM Projesinde Nasıl Belirlenir?
Teleskopik ray yük kapasitesi belirlenirken hareketli parçanın toplam ağırlığı, taşınan ürün, yük merkezinin konumu, raylar arasındaki mesafe ve kullanım biçimi birlikte değerlendirilmelidir. Katalogdaki kilogram değeri, her montaj senaryosunda aynı çalışma koşulunu temsil etmeyebilir.
Özellikle tam açılım kullanılan sistemlerde yükün önemli bölümü ray gövdesinden dışarı çıktığında moment etkisi artar. Bu nedenle ağır hizmet teleskopik ray seçiminde yalnızca toplam yük değil, yükün ray ekseninden ne kadar uzaklaştığı da belirtilmelidir.
OEM teknik şartnamesinde “100 kg taşıyacak ray” ifadesi tek başına yeterli değildir. 100 kg yükün nerede, hangi strokta, hangi montaj yönünde ve kaç çevrim çalışacağı da tanımlanmalıdır.
Örnek Yük Tanımlama Formatı
| Veri | Örnek |
|---|---|
| Hareketli parça ağırlığı | 18 kg |
| Ürün yükü | 42 kg |
| Toplam nominal yük | 60 kg |
| Strok | 500 mm |
| Yük merkezi | 250 mm |
| Ray çifti | 2 adet |
| Çalışma şekli | Manuel |
| Beklenen kullanım | Günlük tekrarlı kullanım |
Bu değerler örnek bir teknik şartname formatıdır; gerçek ürün seçimi katalog kapasitesi, montaj geometrisi ve üretici doğrulamasıyla yapılmalıdır.
OEM Teleskopik Ray Strok ve Montaj Ölçüsü Nasıl Belirlenir?
Teleskopik ray strok, hareketli bölümün kullanılabilir hareket mesafesini belirleyen temel parametredir. Ray boyu ile strok aynı kavram değildir. Bir OEM tasarımında kabin veya çekmece boyutu belirlenmeden yalnızca strok değerine göre ürün seçmek montaj sorunlarına yol açabilir.
POLE'un mevcut ürün grubunda 17, 24, 35 ve 43 mm genişlik sınıflarında farklı ray seçenekleri bulunur. Örneğin 43 x 300 mm modelde 43 mm genişlik, 300 mm boy, 12,7 mm yükseklik ve 35 kg taşıma kapasitesi belirtilirken; 35 x 500 mm modelde 25 kg taşıma kapasitesi belirtilmektedir. Bu farklılık, OEM seçiminde yalnızca ray uzunluğuna bakılmaması gerektiğini gösterir.
17mm Teleskopik Ray
24mm Teleskopik Ray
35mm Teleskopik Ray
43mm Teleskopik RayPOLE teleskopik ray ürün grubunu inceleyerek mevcut ölçü ve model seçeneklerini proje gereksiniminizle karşılaştırabilirsiniz.

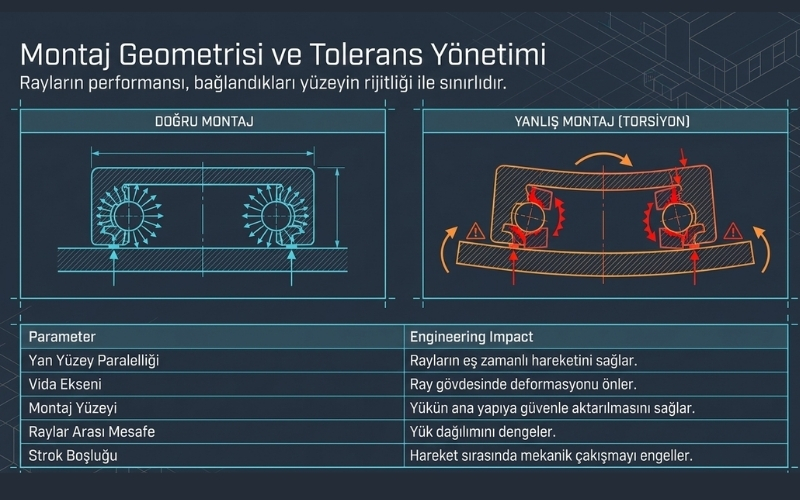

OEM Teleskopik Raylarda Montaj ve Tolerans Yönetimi
Teleskopik ray montaj ölçüsü, rayın mekanik performansını doğrudan etkiler. İki rayın paralelliği bozulduğunda hareket direnci artabilir ve yük dağılımı iki taraf arasında eşit kalmayabilir. Bu nedenle tasarım aşamasında rayların bağlanacağı yüzeylerin rijitliği ve paralelliği kontrol edilmelidir.
| Montaj Kontrolü | Kontrol Amacı |
|---|---|
| Yan yüzey paralelliği | Rayların eş zamanlı hareketini sağlamak |
| Vida ekseni | Ray gövdesinde deformasyonu önlemek |
| Montaj yüzeyi | Yükün yapıya aktarılmasını sağlamak |
| Raylar arası mesafe | Yük dağılımını dengelemek |
| Strok boşluğu | Hareket sırasında mekanik çakışmayı önlemek |
Kurulum, Kullanım Süreci ve OEM Mühendisliği
Bir teleskopik ray üreticisi Türkiye aramasının arkasında çoğu zaman yalnızca ürün satın alma ihtiyacı bulunmaz. Makine tasarımcısı veya satın alma mühendisi, ürünün kendi sistemine uyup uymadığını doğrulamak ister.
Bu nedenle OEM süreç dört teknik aşamada yürütülebilir: ihtiyaç tanımlama, ürün eşleştirme, numune doğrulama ve seri satın alma. Numune aşamasında rayın gerçek montaj yüzeyinde test edilmesi, katalog verilerinin uygulama koşullarıyla karşılaştırılmasını sağlar.
| Aşama | Temel İşlem | Çıktı |
|---|---|---|
| 1. İhtiyaç analizi | Yük, strok, ölçü ve çevrim belirleme | Teknik gereksinim listesi |
| 2. Ürün eşleştirme | Standart ürünlerin karşılaştırılması | Ürün kısa listesi |
| 3. Numune | Gerçek montajda test | Teknik onay |
| 4. Seri tedarik | Üretim miktarı ve teslimat planı | B2B satın alma |

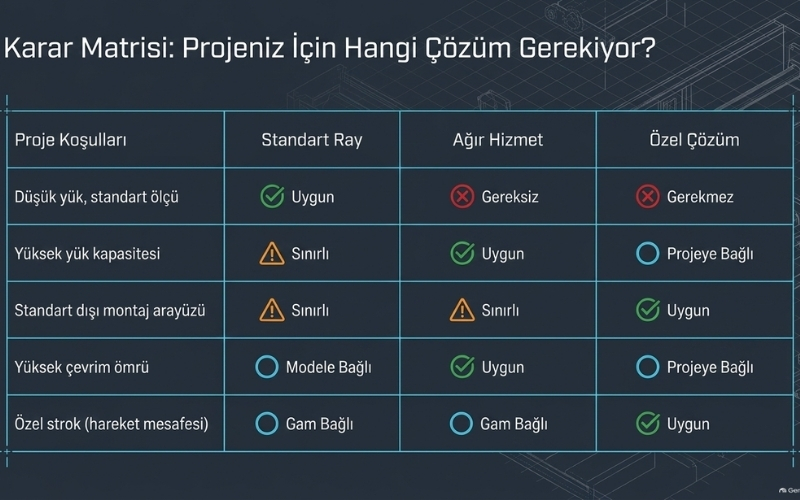

Karar Matrisi: OEM İçin Hangi Teleskopik Ray Yaklaşımı Seçilmeli?
| Proje Durumu | Standart Ray | Ağır Hizmet Rayı | Özel Çözüm | Öncelikli Kriter |
|---|---|---|---|---|
| Düşük yük, standart ölçü | Uygun | Gereksiz olabilir | Gerekmez | Ölçü ve fiyat |
| Yüksek yük | Sınırlı | Uygun | Proje bağlı | Kapasite ve rijitlik |
| Standart dışı montaj | Sınırlı | Sınırlı | Uygun | Mekanik arayüz |
| Yüksek çevrim | Model bağlı | Uygun | Proje bağlı | Çevrim ömrü |
| Özel strok | Ürün gamına bağlı | Ürün gamına bağlı | Uygun | Hareket mesafesi |
OEM Teleskopik Ray Seçiminde Katalogdan Fazlası Neden Gerekir?
Bir ürün kataloğu rayın boyunu, genişliğini ve nominal taşıma kapasitesini gösterebilir. Ancak OEM tasarımında asıl soru bu değerlerin gerçek çalışma koşullarında yeterli olup olmadığıdır. Aynı ray, farklı montaj geometrilerinde veya farklı yük merkezlerinde aynı mekanik davranışı göstermeyebilir.
Bu nedenle teleskopik ray teknik şartname hazırlanırken nominal yükün yanında strok, yük merkezi, montaj yönü, raylar arası mesafe, kullanım sıklığı ve çalışma ortamı belirtilmelidir.
Bu yaklaşım, satın alma departmanının yalnızca fiyat karşılaştırması yapmasını engeller. Teknik olarak karşılaştırılabilir tekliflerin oluşturulmasını sağlar ve yanlış ürün seçimi nedeniyle ortaya çıkabilecek prototip değişikliklerini azaltır.
Özel Ölçü Talebinde En Sık Atlanan Teknik Parametreler
Teleskopik ray özel ölçü talebinde yalnızca “500 mm yerine 550 mm” demek çoğu proje için yeterli teknik bilgi değildir. Üretici veya tedarikçinin doğru çözümü değerlendirebilmesi için montaj alanı, strok, yük, bağlantı delikleri ve çalışma koşulları birlikte tanımlanmalıdır.
Parametre Neden İstenmeli? Toplam ray uzunluğu Montaj alanını doğrulamak için İstenen strok Hareket mesafesini doğrulamak için
OEM Ray Projelerinde En Sık Yapılan 7 Yanlış ve Çözümleri
Teleskopik ray satın alma süreçlerinde yapılan hataların önemli bölümü ürün seçiminden önce, teknik gereksinimlerin eksik tanımlanmasından kaynaklanır.
| Hata | Sonuç | Doğru Yaklaşım |
|---|---|---|
| Sadece kg değerine bakmak | Yanlış kapasite seçimi | Yük merkezi ve montajı da değerlendirmek |
| Ray boyunu strok sanmak | Yetersiz açılım | Boy ve stroku ayrı tanımlamak |
| Montaj yüzeyini kontrol etmemek | Raylarda gerilim | Paralellik ve rijitliği doğrulamak |
| Çevrim sayısını belirtmemek | Ömür belirsizliği | Beklenen kullanım sıklığını vermek |
| Numune testi yapmamak | Seri üretimde uyumsuzluk | Prototip doğrulaması yapmak |
| Yalnızca birim fiyat karşılaştırmak | Yüksek TCO | Toplam sahip olma maliyetini değerlendirmek |
| Özel ölçüyü yalnızca boy olarak tanımlamak | Teknik teklif hatası | Tüm mekanik parametreleri paylaşmak |
Türkiye'de OEM Teleskopik Ray Tedarikçisi Seçerken Nelere Bakılmalı?
Teleskopik ray tedarikçisi seçerken ilk kriter ürünün mevcut olması değil, tedarikçinin teknik gereksinimi doğru okuyabilmesidir. Özellikle OEM projelerinde aynı ürünün aylar veya yıllar boyunca aynı teknik özelliklerle tekrar temin edilebilmesi de satın alma kararının bir parçasıdır.
| Değerlendirme Kriteri | Neden Önemli? |
|---|---|
| Ürün çeşitliliği | Farklı proje gereksinimlerine uyum |
| Teknik veri | Doğru ürün karşılaştırması |
| Stok ve tedarik | Üretim sürekliliği |
| Numune desteği | Prototip doğrulaması |
| Toplu alım | Birim maliyet optimizasyonu |
| Teknik iletişim | Proje riskinin azaltılması |
Türkiye'nin tüm şehirlerine hızlı lojistik ağı bulunan firmamız, İstanbul İkitelli ve Başakşehir, Kocaeli-Gebze, Bursa, İzmir, Konya ve Ankara gibi üretim merkezlerinde faaliyet gösteren OEM ve makine üreticileri için tedarikçinin teknik gereksinimleri hızlı şekilde değerlendirebilmesi operasyonel avantaj sağlar.
Kalite Yönetimi ve Teknik Dokümantasyon Neden Önemlidir?
OEM tedarikinde ürünün fiziksel özellikleri kadar dokümantasyon ve proses kontrolü de önemlidir. ISO 9001, kalite yönetim sistemleri için uluslararası kabul gören bir çerçeve sunar; ancak belirli bir teleskopik ray ürününün otomatik olarak belirli bir standarda uygun olduğunu göstermez.
Bu nedenle satın alma departmanı, “ISO belgeli tedarikçi” ifadesini tek başına yeterli kabul etmemeli; ilgili ürünün teknik veri sayfasını, ölçülerini, kapasite koşullarını, malzeme ve kaplama bilgisini ayrıca doğrulamalıdır.
ISO 9001 kalite yönetim sistemi standardı hakkında resmi ISO bilgilerini inceleyerek kalite yönetimi ile ürün teknik uygunluğu arasındaki farkı ayrıca değerlendirebilirsiniz.
Pole Teknik Notu
POLE Teknik Notu: OEM teleskopik ray seçiminde teklif istemeden önce beş temel veriyi hazırlayın: rayın kullanılacağı alan, toplam hareketli yük, istenen strok, ray montaj ölçüsü ve kullanım sıklığı. Bu beş veri, standart ürün ile özel çözüm arasındaki ilk teknik ayrımı yapmayı kolaylaştırır.
Ek olarak yük merkezini ve çalışma ortamını belirtmek, daha doğru bir ürün değerlendirmesi yapılmasını sağlar. Projeniz standart ürün grubuna uyuyorsa POLE teleskopik ray kategorisindeki ürünleri ölçü ve teknik özelliklerine göre karşılaştırabilirsiniz.
Sonuç: OEM Projelerinde Doğru Ray Seçimi Teknik Verilerle Başlar
OEM teleskopik ray seçiminde doğru yaklaşım, yalnızca katalogdan uygun görünen bir ürün seçmek değildir. Teleskopik ray teknik şartname hazırlanmalı; yük, strok, montaj geometrisi, çevrim, ortam ve bağlantı detayları birlikte değerlendirilmelidir.
Özel üretim teleskopik ray ihtiyacı ise standart ürünün ölçüsünün değiştirilmesinden daha kapsamlıdır. Özel bağlantı geometrisi, farklı strok, farklı kesit, kilitleme veya yüzey gereksinimi gibi parametreler projenin başında tanımlanmalıdır.
Bu nedenle teleskopik ray üreticisi veya teleskopik ray tedarikçisi seçerken yalnızca teleskopik ray fiyatları karşılaştırılmamalıdır. Teknik yeterlilik, ürün sürekliliği, numune doğrulaması, teslimat kapasitesi ve uzun vadeli TCO birlikte değerlendirilmelidir.
POLE AKSESUAR, Türkiye'deki B2B üreticiler için standart teleskopik ray seçeneklerinin yanı sıra proje gereksinimlerinin teknik olarak değerlendirilmesine dayalı tedarik yaklaşımı sunar. İhtiyacınız olan rayın ölçü, yük ve kullanım koşullarını belirlediyseniz teknik talebinizi POLE AKSESUAR iletişim kanalı üzerinden iletebilirsiniz.
Sık Sorulan Sorular
OEM teleskopik ray nedir?
OEM teleskopik ray, bir makine, ekipman, araç veya teknik ürünün mekanik sistemine entegre edilmek üzere seçilen bilyalı ray sistemidir.
OEM için teleskopik ray nasıl seçilir?
Yük, strok, ray ölçüsü, montaj geometrisi, yük merkezi, kullanım sıklığı ve çalışma ortamı birlikte değerlendirilerek seçilir.
Özel üretim teleskopik ray ne zaman gerekir?
Standart ürünlerin gerekli ray uzunluğu, strok, kesit, bağlantı delikleri, kilitleme veya yüzey özelliklerini karşılamadığı projelerde özel çözüm gerekebilir.
Teleskopik ray teknik şartnamesinde hangi bilgiler bulunmalıdır?
Ray uzunluğu, genişliği, strok, taşıma kapasitesi, yük merkezi, montaj yönü, bağlantı ölçüleri, çevrim sayısı ve çalışma ortamı belirtilmelidir.
Teleskopik ray RFQ nedir?
RFQ, tedarikçiden teknik ve ticari teklif istemek için hazırlanan talep dokümanıdır. OEM projelerinde teknik gereksinimlerin karşılaştırılabilir olmasını sağlar.
Teleskopik ray fiyatını hangi faktörler belirler?
Ray ölçüsü, malzeme, taşıma kapasitesi, strok, açılım tipi, kaplama, ek fonksiyonlar, satın alma miktarı ve özel üretim gereksinimleri fiyatı etkiler.
Ağır hizmet teleskopik ray ile standart ray arasındaki fark nedir?
Ağır hizmet rayları daha yüksek yük, daha yüksek rijitlik veya daha zorlu çalışma koşulları gerektiren uygulamalar için tasarlanır. Seçim proje verileriyle doğrulanmalıdır.
OEM teleskopik raylarda numune testi neden yapılır?
Numune testi, rayın gerçek montaj geometrisi ve yük koşulları altında hareket, uyumluluk ve mekanik performansının seri üretimden önce doğrulanmasını sağlar.
Teleskopik ray tedarikçisi seçerken nelere dikkat edilmelidir?
Teknik veri yeterliliği, ürün çeşitliliği, stok ve teslimat kapasitesi, numune desteği, toplu tedarik kabiliyeti ve teknik iletişim birlikte değerlendirilmelidir.
POLE AKSESUAR'dan OEM teleskopik ray teklifi nasıl alınır?
Projenin ray ölçüsü, yükü, strok mesafesi, montaj şekli ve kullanım koşulları hazırlanarak POLE AKSESUAR iletişim kanalı üzerinden teknik ve ticari teklif talep edilebilir.
